Взгляд в далёкий космос

Кабели Lapp используются в радиотелескопе РТ-32 астрономической обсерватории "Светлое".

Постоянно действующая радиоинтерферометрическая сеть "Квазар-КВО" состоит из трех радиоастрономических обсерваторий, расположенных в Ленинградской области (обсерватория "Светлое"), Карачаево-Черкесской Республике (обсерватория "Зеленчукская") и Республике Бурятия (обсерватория "Бадары"). Они объединены c Центром корреляционной обработки РАН в Санкт-Петербурге.

Для перевода оборудования (в основном приемников и их вспомогательных систем) на современный интерфейс управления – Ethernet было необходимо переоснащение радиотелескопов современными кабелями LAPP Group.

До осуществления этого проекта управление и контроль производились по интерфейсу RS-485, по кабелям, заложенным при постройке радиотелескопов. В результате ряда модернизаций оборудования возникла ситуация, когда системы управления дают информации больше, чем такие линии могут передать. Соответственно, назрела необходимость модернизации и самой линии передачи информации.

Svetloye 2

- Модернизация линии передачи данных дает нам новые возможности. Например, система радиометрической регистрации сигналов может быть перенесена в верхнюю кабину радиотелескопа. Таким образом, сигналы будут передаваться в цифровой форме, что позволяет избавиться от различных искажений в длинных аналоговых линиях, дополнительных усилителей и корректоров. Все это в целом повышает информативность радиоастрономических наблюдений и качество получаемых наблюдательных данных, - отметил Алексей Лавров, научный сотрудник Института Прикладной Астрономии Российской Академии Наук (ИПА РАН).

На настоящий момент модернизация завершена (в 2013 году) в обсерватории "Светлое". В прошлом году проводились работы по строительству и оснащению радиотелескопов РТ-13 в "Зеленчукской" и "Бадарах". РТ-13 закупалась в Германии у компании Vertex Antennentecknik GmbH, которая также производила сборку и пусконаладку на местах и использовала исключительно кабели компании Lapp Group.

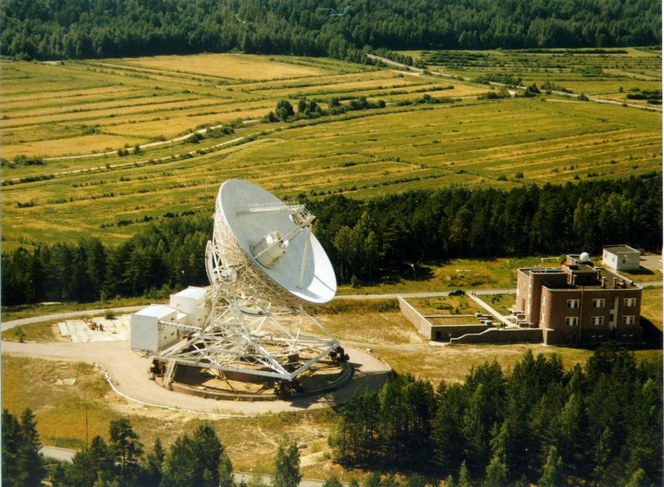

Обсерватория "Светлое" одна из трех частей сети "Квазар-КВО".

Обсерватория "Светлое" одна из трех частей сети "Квазар-КВО".

Применение продукции Lapp на практике

Обсерватория  ИПА РАН  ведет крайне интенсивные наблюдения. Сбор научной информации ведется очень активно.

Можно сказать, что исследовательские приборы здесь работают практически непрерывно. Остановки  возможны только в случае проведения профилактических работ и ремонтов. Кроме того, все три обсерватории ИПА РАН вместе составляют радиоинтерферометр с базами, сопоставимыми с размерами нашей страны. Другого такого инструмента в России нет.

С помощью радиотелескопа РТ-32 ведутся астрофизические наблюдения, которые дают данные ученым, занимающимся исследованием звезд и других объектов: квазаров, галактик, скоплений. С помощью полученных им данных уточняются теории строения и эволюции звезд. Это ведет к лучшему пониманию процессов, протекающих в звездных системах.

Работу обсерватории можно представить себе следующим образом: в режиме радиоинтерферометра два или три телескопа синхронно наблюдают один и тот же источник на небе и записывают данные. Затем данные обрабатываются на специальном вычислительном устройстве - корреляторе.

В результате могут быть получены координаты радиотелескопов в Земной системе отсчета. Они  используется для изучения динамики тектонических плит, уточнения теории строения Земли и т.п. Также эти наблюдения помогают с высочайшей точностью синхронизировать атомные часы обсерваторий, расположенных на расстоянии до 4000 км друг от друга.

Для системы управления приемным комплексом радиотелескопа использовался кабель ETHERLINE® Cat.5 FD BK

Для системы управления приемным комплексом радиотелескопа использовался кабель ETHERLINE® Cat.5 FD BK

Это имеет стратегическое значение, поскольку эти данные также поставляются в Ростехрегулирование и Министерство обороны. На их основе корректируются бортовые часы спутников системы ГЛОНАСС, и, соответственно, повышается точность работы системы ГЛОНАСС. Причем, коррекция ведется непрерывно и постоянно.

Также с помощью интерферометра можно получать радиоизображения звездных объектов, которые используются в научных целях.

Понятно, что все эти точнейшие измерения предъявляют особые требования к качеству как всего оборудования, с помощью которого они производятся,  так и отдельных его частей. Именно высокая степень надежности кабелей Lapp Group сыграла главную роль в том, что они были  применены в радиотелескопе РТ-32 обсерватории "Светлое" при замене отслуживших свое проводников.

При выборе кабелей сотрудники ИПА РАН руководствовались также такими преимуществами продукции Lapp Group, как особо гибкая конструкция проводников: каждая жила представляет собой десятки тонких медных нитей в скрутке. Таким образом, они специально предназначены для использования на подвижных конструкциях: кранах, манипуляторах и т.п. Причем, жилы и изоляция поддерживают гибкость в температурном диапазоне от -40°C до +70°C. Их привлекло также то, что  внешняя изоляция кабеля производства Lapp Group стойка к истиранию, солнцу, плесени, маслам, растворителям. Настолько, что срок службы кабеля  в буксируемой петле мостового крана горячего цеха, по опыту эксплуатации составляет 7 лет. В кабельных петлях антенны прогнозируется срок службы кабеля более 20 лет. К тому же, кабели Lapp Group легче и менее объёмны, чем их аналоги других производителей и можно выбрать оптимальные сечения жил и конструкции.

С помощью радиотелескопа РТ-32 ведутся астрофизические наблюдения, которые дают данные ученым, занимающимся исследованием звезд и других объектов: квазаров, галактик, скоплений.

С помощью радиотелескопа РТ-32 ведутся астрофизические наблюдения, которые дают данные ученым, занимающимся исследованием звезд и других объектов: квазаров, галактик, скоплений.

Решения LAPP Group

Для системы управления приемным комплексом радиотелескопа «G-3» и переносе системы радиометрической регистрации ЦРМ-1 в НЗК использовался кабель  ETHERLINE® Cat.5 FD BK. Это особо гибкие кабели категории 5 для больших скоростей передачи, из безгалогеновых материалов, специально разработаны в качестве магистральных кабелей. Они соответствуют требованиям стандартов EIA/TIA-568, TSB-36 и ISO/IEC IS 11801. Подходят для передачи аудиосигналов (ETHERSOUND) или данных по управлению освещением (DMX или Ethernet), а также  для построения компьютерной сети, сетей  EtherCAT и EtherNet/ IP. Также, они обладают стойкостью к УФ-лучам, особой гибкостью, возможен их простой монтаж в ограниченном пространстве. Температурный диапазон при подвижной прокладке от -5°C до +50°C.

Особо гибкие кабели для передачи данных с наружной оболочкой из полиуретана UNITRONIC® FD P plus были применены в системе управления БСК, а также в новейшей системе звукового контроля МКС.

UNITRONIC® FD P plus обладает широким температурным диапазоном, что способствует его применению в экстремальных климатических условиях, от -40 до +80 °C. Наружная оболочка кабеля из полиуретана (PUR), стойкая к порезам, повреждениям, к минеральным маслам и показывает отличную износостойкость при применении кабелей в буксируемых кабельных цепях. Все продукты испытаны в процессе применения, и показали свою надежность.

LAPP Group имеет в номенклатуре также оптические кабели (GOF), предназначенные для подвижных конструкций и обеспечивающие гибкость в температурном диапазоне от - 30С до +70С, что послужило одной из причин выбора клиентом именно компании LAPP.

Особо гибкие кабели бренда HITRONIC®  Эт волоконно-оптические кабели для гибкого применения внутри и вне помещений с неметаллическим несущим элементом из стеклонитей обладают оптимальным радиусом изгиба (15 х D), возможно непосредственное и field-конфекционирование. Наружная оболочка кабеля HITRONIC®  сделана из полиуретана, износостойкая и трудно воспламеняющаяся.

Полное переоснащение объекта "Светлое" заняло 5 дней, за 2 дня была проведена  прокладка новых кабелей и монтаж петель.

Клиент

Институт прикладной астрономии создан в соответствии с постановлением Президиума Академии наук СССР от 13 октября 1987 г. № 941. В соответствии с постановлением Президиума Российской академии наук от 13 декабря 2011г. № 262 полное наименование института - Федеральное государственное бюджетное учреждение науки Институт прикладной астрономии Российской академии наук (ИПА РАН).

ИПА РАН  —  один из крупнейших астрономических институтов мира, ведущий исследования в области новых методов астрометрии и геодинамики, эфемеридной астрономии, классической и релятивистской небесной механики, радиоастрономии и радиоинтерферометрии, космической геодезии и фундаментального координатно-временного обеспечения.
